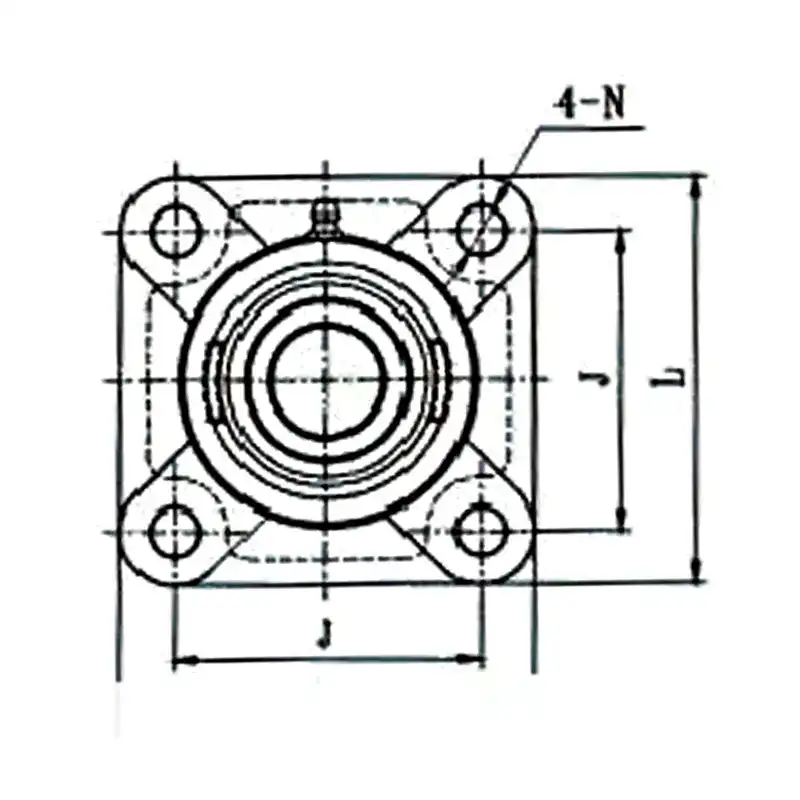

UCF200 представляет собой квадратный чугунный подшипниковый корпус типа F с подшипником UC200, оснащенным стопорными винтами. Квадратное основание имеет четыре монтажных отверстия, что обеспечивает надежную фиксацию с помощью болтов. Внутреннее кольцо подшипника с обеих сторон фиксируется стопорными винтами, что упрощает монтаж и демонтаж; наружное кольцо имеет сферическую форму, обладает самоустанавливающейся способностью и компенсирует отклонения в центрировании, возникающие при монтаже.
Двусторонняя герметизация предотвращает попадание пыли и посторонних частиц. Подшипник в основном воспринимает радиальные нагрузки, но может выдерживать и небольшие осевые нагрузки. Чугунный корпус обладает высокой жёсткостью и устойчивостью к вибрациям.
Области применения: конвейеры, сельскохозяйственная техника, вентиляторы, упаковочное оборудование, приводы в легкой промышленности.
| Обозначение подшипника |
Диаметр оси d |
Габаритные размеры (мм) |
Спецификация болта |
Модель | Обозначение корпуса |
Вес (кг) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J | L | A2 | A1 | A | E | N | S | ||||||
| UC220 | 100 | 265 | 380 | 44 | 25 | 70 | 110 | 27 | 42 | M22 | UCF220 | F220 | 14.8 |
| UC218 | 90 | 235 | 326 | 40 | 25 | 68 | 96.3 | 23 | 39.7 | M20 | UCF218 | F218 | 11.1 |
| UC217 | 85 | 220 | 310 | 36 | 24 | 63 | 87.6 | 23 | 34.1 | M20 | UCF217 | F217 | 8.69 |
| UC216 | 80 | 208 | 292 | 34 | 22 | 57 | 83.3 | 22 | 33.3 | M20 | UCF216 | F216 | 7 |
| UC215 | 75 | 200 | 274 | 34 | 22 | 56 | 78.5 | 18 | 33.3 | M16 | UCF215 | F215 | 6.33 |
| UC214 | 70 | 193 | 266 | 31 | 22 | 54 | 75.4 | 18 | 30.2 | M16 | UCF214 | F214 | 6.27 |
| UC213 | 65 | 187 | 262 | 30 | 22 | 50 | 69.7 | 18 | 25.4 | M16 | UCF213 | F213 | 4.91 |
| UC212 | 60 | 175 | 238 | 29 | 18 | 48 | 68.7 | 18 | 25.4 | M16 | UCF212 | F212 | 4.34 |
| UC211 | 55 | 162 | 217 | 25 | 18 | 43 | 58.4 | 18 | 22.2 | MI6 | UCF211 | F211 | 3.07 |
| UC210 | 50 | 143 | 204 | 22 | 16 | 40 | 54.6 | 18 | 19 | M16 | UCF210 | F210 | 2.32 |
| UC209 | 45 | 137 | 190 | 22 | 16 | 38 | 52.2 | 16 | 19 | M14 | UCF209 | F209 | 2.02 |
| UC208 | 40 | 130 | 180 | 21 | 15 | 36 | 51.2 | 14 | 19 | M12 | UCF208 | F208 | 1.81 |
| UC207 | 35 | 117 | 167 | 19 | 15 | 34 | 44.4 | 14 | 17.5 | M12 | UCF207 | F207 | 1.54 |
| UC206 | 30 | 108 | 160 | 18 | 13 | 31 | 40.2 | 11.5 | 15.9 | M10 | UGF206 | F206 | 1.12 |
| UC205 | 25 | 95 | 140 | 16 | 13 | 27 | 35.7 | 11.5 | 14.3 | M10 | UCF205 | F205 | 0.78 |
| UC204 | 20 | 86 | 127 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | M10 | UCF204 | F204 | 0.59 |
| UC203 | 17 | 86 | 127 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | M10 | UCF203 | F204 | 0.61 |
| UC202 | 15 | 86 | 127 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | M10 | UCF202 | F204 | 0.62 |
| UC201 | 12 | 86 | 127 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | M10 | UCF201 | F204 | 0.64 |
| UC203S | 17 | 76 | 125 | 15 | 11 | 24.5 | 30.9 | 11.5 | 11.5 | M10 | UCF203S | F203 | 0.37 |
