Эксцентриковые подшипники с наружной сферической поверхностью серии UEL200 имеют внутреннее кольцо, выступающее с одного конца, и оснащены эксцентриковой стопорной втулкой. Поворот эксцентриковой втулки обеспечивает фиксацию подшипника на валу, что облегчает монтаж и демонтаж и делает подшипники пригодными для работы на высоких скоростях. Наружное кольцо имеет сферическую форму и обладает самоустанавливающейся способностью, что позволяет компенсировать погрешности центрирования при монтаже.
Двусторонняя герметизация защищает от пыли и стружки; подшипники в основном воспринимают радиальные нагрузки, но могут выдерживать небольшие осевые нагрузки. Способ фиксации отличается от моделей с стопорным винтом, что исключает риск ослабления винта и появления царапин на шейке вала.
Подходят для подшипниковых опор типов P, F, FL, T; широко используются в конвейерах, сельскохозяйственной технике, вентиляторах, текстильном оборудовании и легком горнодобывающем оборудовании.

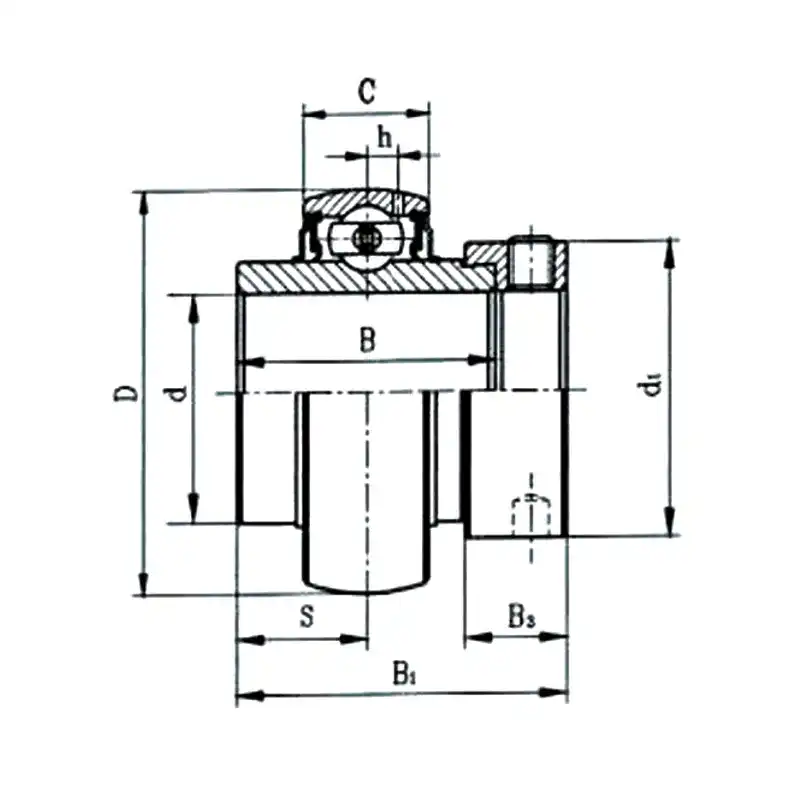

| Обозначение подшипника |
Диаметр оси d |
Габаритные размеры (мм) |
Эксцентриковая втулка |
Номинальная нагрузка (кН) |
Вес (кг) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | B | C | S | B1 | B3 | h | d1 | Cr | Cor | ||||
| UEL220 | 100 | 180 | 100 | 40 | 50 | 125.4 | 31.8 | 12.1 | 139.7 | E220 | 122000 | 92800 | 7.45 |
| UEL218 | 90 | 160 | 90.6 | 37 | 44.5 | 109.6 | 25.4 | 12 | 119 | E218 | 95900 | 71500 | 3.77 |
| UEL217 | 85 | 150 | 87.4 | 35 | 43.7 | 106.4 | 25.4 | 11 | 113 | E217 | 83200 | 63800 | 3.6 |
| UEL216 | 80 | 140 | 81 | 33 | 40.5 | 100 | 25.4 | 10.3 | 111.1 | E216 | 71500 | 54200 | 3.35 |
| UEL215 | 75 | 130 | 74.6 | 30 | 37.3 | 92.1 | 23.9 | 9 | 102 | E215 | 66000 | 49500 | 2.66 |
| UEL214 | 70 | 125 | 68.2 | 30 | 34.1 | 85.7 | 23.9 | 9 | 97 | E214 | 60800 | 45000 | 2.3 |
| UEL213 | 65 | 120 | 68.2 | 28 | 34.1 | 85.7 | 23.9 | 8 | 97 | E213 | 57200 | 40000 | 2.15 |
| UEL212 | 60 | 110 | 61.9 | 27 | 31 | 77.8 | 22.3 | 8.2 | 84.2 | E212 | 47800 | 32800 | 1.69 |
| UEL211 | 55 | 100 | 55.5 | 25 | 27.8 | 71.4 | 20.7 | 7.2 | 76.2 | E211 | 43550 | 29200 | 1.29 |
| UEL210 | 50 | 90 | 49.2 | 23 | 24.6 | 62.7 | 18.3 | 6.5 | 69.9 | E210 | 35100 | 23200 | 0.92 |
| UEL209 | 45 | 85 | 42.8 | 22 | 21.4 | 56.3 | 18.3 | 6.8 | 63.5 | E209 | 31850 | 20800 | 0.8 |
| UEL208 | 40 | 80 | 42.8 | 21 | 21.4 | 56.3 | 18.3 | 6.3 | 60.3 | E208 | 29600 | 18200 | 0.74 |
| UEL207 | 35 | 72 | 37.6 | 20 | 18.8 | 51.1 | 17.5 | 5.8 | 55.6 | E207 | 25700 | 15200 | 0.55 |
| UEL206 | 30 | 62 | 36.5 | 19 | 18.3 | 48.4 | 15.9 | 5 | 44.5 | E206 | 19500 | 11200 | 0.38 |
| UEL205 | 25 | 52 | 34.8 | 17 | 17.4 | 44.4 | 13.5 | 4.3 | 38.1 | E205 | 14000 | 7880 | 0.25 |
| UEL204 | 20 | 47 | 34 | 16 | 17 | 43.7 | 13.5 | 4.4 | 33.3 | E204 | 12800 | 6650 | 0.21 |
| UEL203 | 17 | 47 | 34 | 16 | 17 | 43.7 | 13.5 | 4.4 | 33.3 | E203 | 12800 | 6650 | 0.24 |
| UEL202 | 12 | 47 | 34 | 16 | 17 | 43.7 | 13.5 | 4.4 | 33.3 | E202 | 12800 | 6650 | 0.25 |
| UEL201 | 15 | 47 | 34 | 16 | 17 | 43.7 | 13.5 | 4.4 | 33.3 | E201 | 12800 | 6650 | 0.28 |
| UEL203S | 17 | 40 | 27.8 | 14 | 13.9 | 37.3 | 13.5 | 3.5 | 27.2 | E203S | 9550 | 4780 | 0.2 |
