UCFL200 представляет собой комплект, состоящий из чугунного подшипникового корпуса ромбовидной формы типа FL и сферического подшипника UC200 с регулировочными винтами. Ромбовидный корпус имеет два монтажных отверстия, что позволяет устанавливать его в местах с ограниченным пространством. Подшипник фиксируется на валу с помощью регулировочных винтов с обоих концов, что обеспечивает простоту монтажа и демонтажа; сферическая поверхность внешнего кольца обладает самоустанавливающимися свойствами, что позволяет компенсировать погрешности центрирования при монтаже.
Двустороннее уплотнение защищает от пыли и посторонних частиц. Подшипник в основном воспринимает радиальные нагрузки, но также способен выдерживать небольшие осевые нагрузки в обоих направлениях. Чугунный корпус отличается прочной конструкцией и устойчивостью к вибрациям оборудования.
Области применения: конвейеры, текстильное оборудование, упаковочное оборудование, небольшие вентиляторы, сельскохозяйственная техника.

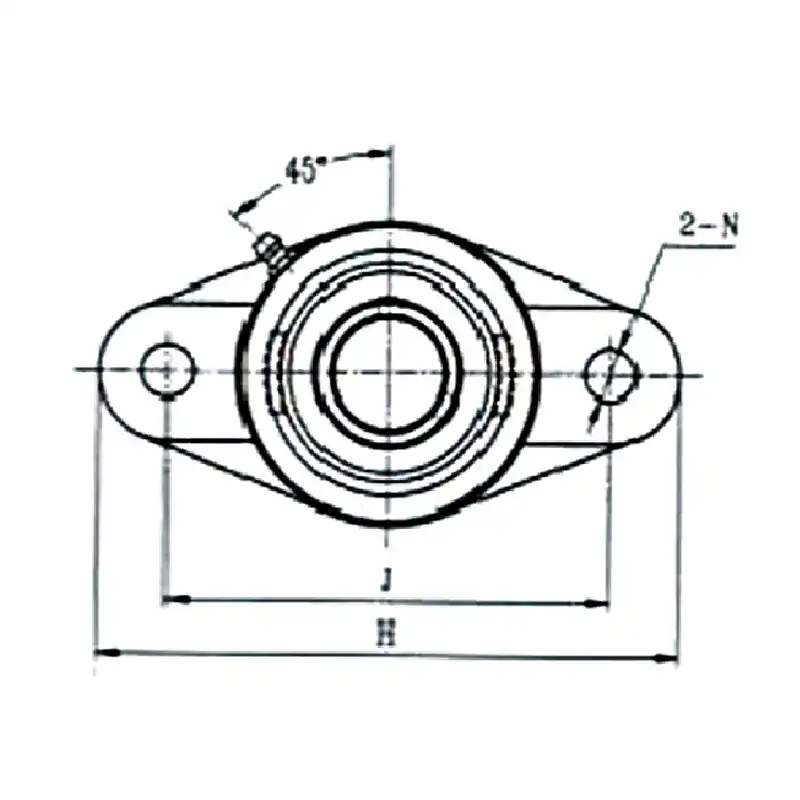

| Обозначение подшипника |
Диаметр оси d |
Габаритные размеры (мм) |
Спецификация болта |
Обозначение корпуса |
Вес (кг) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | J | L | A2 | A1 | A | E | N | S | |||||
| UCFL218 | 90 | 320 | 265 | UC218 | 205 | 40 | 23 | 68 | 96.3 | 25 | 39.7 | 10.3 | |
| UCFL217 | 85 | 305 | 248 | UC217 | 190 | 36 | 22 | 63 | 87.6 | 25 | 34.1 | 8.48 | |
| UCFL216 | 80 | 290 | 233 | UC216 | 180 | 34 | 22 | 58 | 83.3 | 25 | 33.3 | 6.76 | |
| UCFL215 | 75 | 275 | 225 | UC215 | 164 | 34 | 22 | 55 | 78.5 | 23 | 33.3 | 5.38 | |
| UCFL214 | 70 | 265 | 216 | UC214 | 160 | 31 | 20 | 54 | 75.4 | 23 | 30.2 | 5.26 | |
| UCFL213 | 65 | 258 | 210 | UC213 | 155 | 30 | 20 | 50 | 69.7 | 23 | 25.4 | 4.68 | |
| UCFL212 | 60 | 250 | 202 | UC212 | 140 | 29 | 18 | 48 | 68.7 | 18 | 25.4 | 3.75 | |
| UCFL211 | 55 | 224 | 184 | UC211 | 130 | 25 | 18 | 43 | 58.4 | 18 | 22.2 | 2.89 | |
| UCFL210 | 50 | 197 | 157 | UC210 | 115 | 22 | 16 | 40 | 54.6 | 18 | 19 | 2.16 | |
| UCFL209 | 45 | 188 | 148 | UC209 | 108 | 22 | 16 | 38 | 52.2 | 18 | 19 | 1.87 | |
| UCFL208 | 40 | 175 | 144 | UC208 | 100 | 21 | 14 | 36 | 51.2 | 14 | 19 | 1.55 | |
| UCFL207 | 35 | 161 | 130 | UC207 | 90 | 19 | 14 | 34 | 44.4 | 14 | 17.5 | 1.21 | |
| UCFL206 | 30 | 148 | 117 | UC206 | 80 | 18 | 13 | 31 | 40.2 | 11.5 | 15.9 | 0.9 | |
| UCFL205 | 25 | 130 | 99 | UC205 | 68 | 16 | 13 | 27 | 36 | 11.5 | 14.3 | 0.61 | |
| UCFL204 | 20 | 113 | 90 | UC204 | 60 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | 0.42 | |
| UCFL203 | 17 | 113 | 90 | UC203 | 60 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | 0.44 | |
| UCFL202 | 15 | 113 | 90 | UC202 | 60 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | 0.45 | |
| UCFL201 | 12 | 113 | 90 | UC201 | 60 | 15 | 11 | 25.5 | 33.3 | 11.5 | 12.7 | 0.47 | |
| UCFL203S | 17 | 99 | 76.5 | UC203S | 57 | 15 | 11 | 24.5 | 30.9 | 11.5 | 11.5 | 0.35 | |
| UCFL202S | 15 | 99 | 76.5 | UC202S | 57 | 15 | 11 | 24.5 | 30.9 | 11.5 | 11.5 | 0.36 | |
