Подшипники водяного насоса
Подшипники водяных насосов служат для опоры вала насоса, выдерживают смешанные радиальные и осевые нагрузки, приспособлены для непрерывной работы на высоких скоростях. Условия эксплуатации зачастую характеризуются высокой влажностью и большим количеством водяного пара, что предъявляет высокие требования к герметичности, нагреву и защите от проникновения водяного пара.
Распространенные типы
1. Радиальные шарикоподшипники (серии 6200/6300)
Наиболее широко используются в мелко- и среднегабаритных насосах для чистой воды, циркуляционных насосах и сельскохозяйственных насосах, представленных на рынке. Предпочтительно применяются с резиновыми уплотнениями 2RS, а зазор C3 обеспечивает компенсацию теплового расширения при работе; в основном воспринимают радиальные нагрузки, могут выдерживать небольшие двунаправленные осевые нагрузки, характеризуются высокой скоростью вращения, низким уровнем шума и хорошим соотношением цены и качества.
Распространенные модели: 6204-2RS, 6205-2RS, 6305-2RS, 6306-2RS.
2. Двухрядные радиально-угловые шарикоподшипники (серия 3200) одновременно выдерживают радиальные и двунаправленные осевые нагрузки, обладают высокой жёсткостью и устойчивостью к гидравлическим ударам корпуса насоса; широко используются в центробежных, промышленных и многоступенчатых насосах; предпочтительно выбирать зазор C3, подходящий для условий эксплуатации с относительно большими осевыми силами.

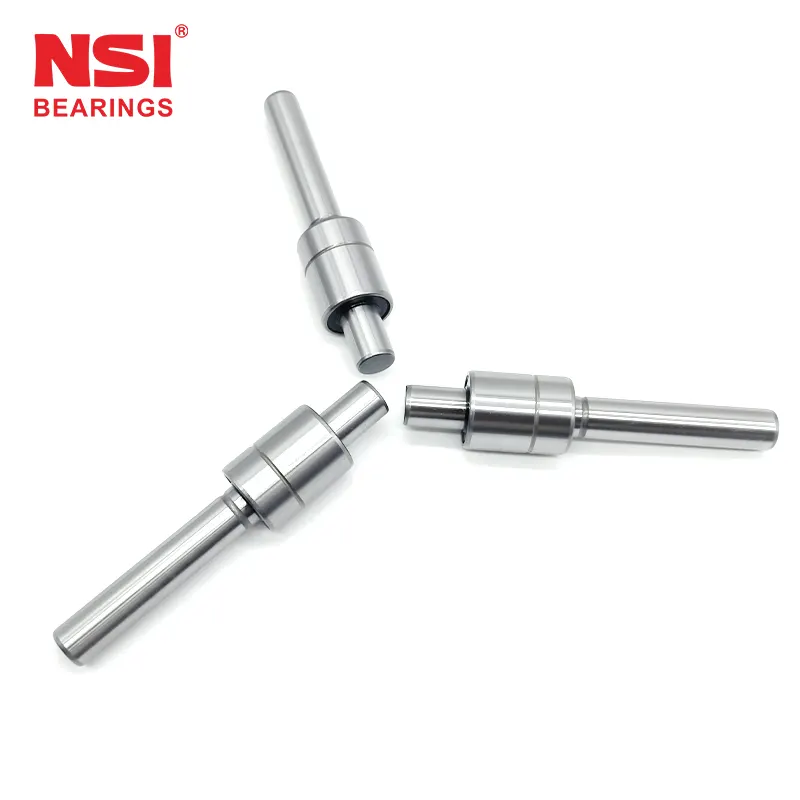

3. Подшипники с валовым соединением для автомобильных водяных насосов
Цельная конструкция с валовым соединением, двухрядные тела качения, отсутствие отдельного внутреннего кольца, встроенное многогубное уплотнение; специально предназначены для автомобильных водяных насосов двигателей; устойчивы к воздействию водяного пара, имеют длительный срок службы и не требуют технического обслуживания.
4. Самоустанавливающиеся роликовые подшипники
Используются в крупных насосах с высокой нагрузкой, шламовых насосах и горнодобывающих дренажных насосах; обладают ударопрочностью, компенсируют прогиб вала и несоосность; применяются в насосном оборудовании с большим расходом и высокой нагрузкой.
Характеристики
- В качестве уплотнения предпочтительно выбирается двухстороннее уплотнение 2RS, предотвращающее проникновение водяного пара и пыли, а также утечку смазки;
- для насосов обычно выбирается большой зазор класса C3, компенсирующий тепловое расширение, возникающее при работе на высоких скоростях; используется специальная водостойкая смазка длительного действия, снижающая воздействие водяного пара и уменьшающая коррозию;
- точность классов PO и P6, низкий нагрев при работе и низкий уровень шума.
Области применения
Центробежные насосы для чистой воды, циркуляционные насосы, насосы повышения давления, сельскохозяйственные ирригационные насосы, промышленные химические насосы, водяные насосы автомобильных двигателей, горно-обогатительные дренажные и шламовые насосы.
